隨著全國各大油田含水的上升，伴隨產生的抽油桿柱下行阻力大的現象日益突出，為了解決這個問題，各個油田都在進行液力反饋泵的推廣試點工作，為了使液力反饋泵的應用更加合理，有必要對它的靜載荷進行分析。液力反饋抽油泵的特點是抽油桿柱下行時不存在由于抽油桿浮力里所引起的下行阻力。
抽油機懸點載荷包括靜載荷和動載荷兩部分，靜載荷是指抽油機停機時懸點所受的載荷，動載荷是指由于懸點運動所產生的載荷，主要是慣性載荷和摩擦載荷，載荷可以通過示功儀測取。此前懸點靜載荷多采用直接計算的方法，由于抽油桿柱組合的多樣性以及井筒中流體的復雜性，使得桿柱自重和液柱載荷的計算不很精確，導致靜載荷的計算誤差較大。

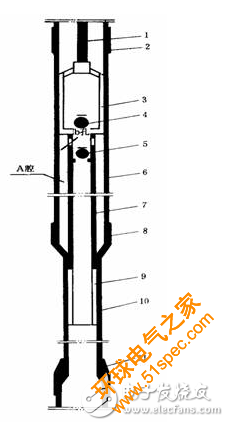

圖中1-抽油桿；2-泵筒接箍；3-上柱塞；4-出油閥；5-進油閥；6-上泵筒；7-中心管；8-中間接箍；9-下柱塞；10-下泵筒；11-下部接頭。
圖1 液力反饋抽油泵
液力反饋抽抽油泵的特點是抽油桿柱下行時不存在由于抽油桿浮力里所引起的下行阻力，其結構簡圖見圖1。液力反饋抽抽油泵是由兩臺不同泵徑的抽油泵串聯而成，中心管將上下柱塞聯為一體。這種泵的進、出油閥均裝在柱塞上，在下沖程時，柱塞下行，上柱塞與上泵筒的環形腔A體積減小，壓力增大，A腔的原油通過孔b將進油閥關閉，出油閥打開并排入油管中。此時進油閥關閉，油管內液柱的壓力通過進油閥施加在柱塞上（即液力反饋）強迫柱塞克服稠油的阻力下行。在上沖程時，柱塞上行，A腔增大，壓力減小，進油閥打開，出油閥被油管內的液柱壓力關閉，泵下的原油經孔b流入A腔。
這種泵的設計特點是采用大下柱塞形成的A腔和只在大下柱塞上裝進出油閥，以達到下沖程時進油閥關閉，實現液力反饋的目的。
由于油井情況的復雜性，抽油桿柱在井下的受力狀態也極為復雜，依據工藝需要，會有扶正器、脫節器等井下工具連接在抽油桿上，這些工具的部分數據不容易準確獲取，利用桿柱組合計算桿柱自重的方法并不準確。同樣，流體在井筒中的流動也是一個復雜的過程，流體在井筒中是多相流，用垂直多相管流計算方法計算時需要液體粘度、密度、含水、氣液比、飽和壓力和溫度分布等參數［3］，由于計算所采用的理論模型和液體物性參數存在誤差，導致計算出的液柱載荷不準確。
抽油機懸點所受的靜載荷包括［5］：抽油桿柱自重引起的載荷、液柱載荷、井口油壓產生的載荷、沉沒壓力產生的載荷以及抽油桿柱所受的浮力。漏失曲線是在抽油機停止運動時測試得到的，漏失曲線反映的懸點靜載荷與抽油機停機時懸點的位置和停機上下沖程過程有關，如圖1所示，運動所產生的慣性載荷和摩擦載荷等不會對漏失曲線產生影響。下面研究用漏失曲線測試值和解析方法計算各靜載荷值的方法，研究中尚未考慮抽油桿接箍所受的壓差、摩擦力對桿柱的夾持力以及泵內外壓差的影響。

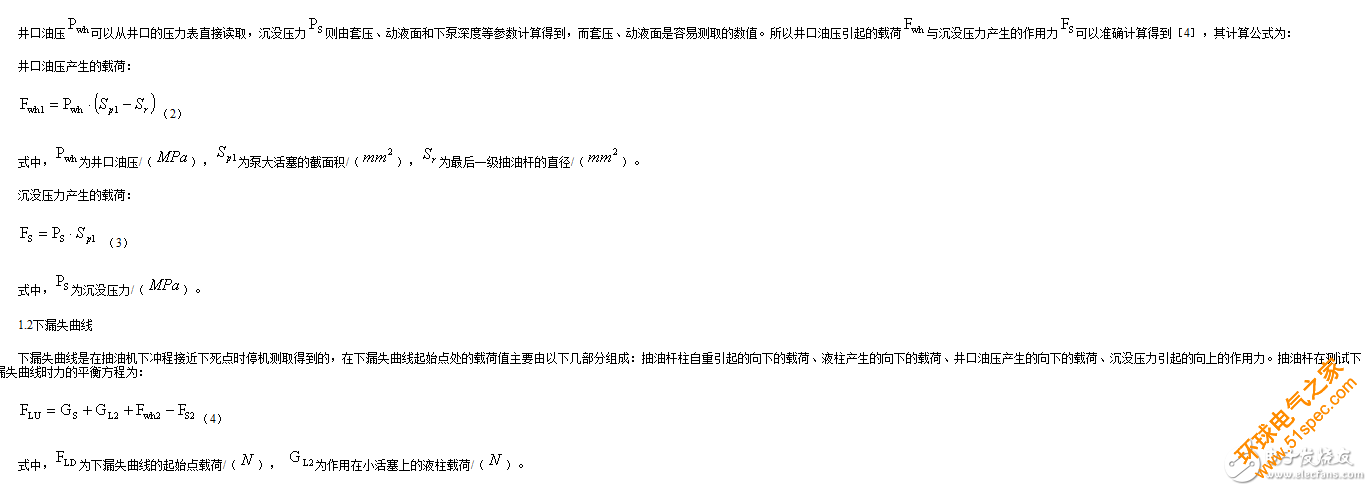

上漏失曲線是在抽油機上沖程接近上死點時停機測取得到的，如果游動閥、油管等處有漏失，上漏失曲線的載荷值隨時間下降，在上漏失曲線起始點處的載荷值主要由以下幾部分組成：抽油桿柱自重引起的向下的載荷、液柱產生的向下的載荷、井口油壓產生的向下的載荷、沉沒壓力引起的向上的作用力。
抽油桿在測試上漏失曲線時力的平衡方程為：
綜上所述，通過公式（2）、（3）、（11）、（12）、（13）可以分別得到井口油壓產生的載荷、沉沒壓力產生的載荷、液柱載荷及抽油桿柱自重。
某口油井的基礎數據和桿柱組合見表1、表2。
表2 抽油桿柱組合
油桿級數油桿長度（m）油桿外徑（mm）抽油桿線重（kg/m）
第1級1000.1254.19
測試得到的上漏失曲線值為62KN，下漏失曲線值為 50KN 。
利用上面的計算方法對該井進行計算之后，得到的計算結果見表3：
表3 計算結果列表
桿柱組合自重（KN）44.88
泵出口壓力（
）8.68
沉沒壓力對上柱塞的作用力（KN）12
井口回壓對上柱塞的作用力（KN）1.34
沉沒壓力對下柱塞的作用力（KN）4.74
井口回壓對下柱塞的作用力（KN）0.41
泵出口壓力對上柱塞的作用力（KN）29.12
泵出口壓力對下柱塞的作用力（KN）8.93
從表3中的計算結果中可以看出，用漏失曲線推算出的桿柱組合自重為44.88KN，而用兩級抽油桿長度乘以抽油桿線重的方法計算得到的桿柱自重為41.06KN，兩者相差3.82KN，差異很大，產生差異的主要原因是由于用線重計算桿重的方法忽略了桿柱組合中部分元件，這些元件包括光桿、泵活塞、短節和扶正器等。
用漏失曲線推算出的泵出口壓力為8.68MPa，而根據油水相對密度和含水率計算得到的泵出口靜水壓是9.63MPa，引起計算結果差別的主要原因是：該井的動液面較高的原因，另外在油管內，流體處于氣液兩相流狀態，如用純液流計算，就會導致計算結果偏大。采用多相垂直管流計算方法會得到較準確的計算值，但需要的已知參數多，且不易準確獲取。
研究了示功儀測試上、下漏失曲線的意義以及力的組成，針對于液力反饋泵井建立了上、下漏失曲線測試時抽油桿的受力平衡方程，通過兩個方程聯立求解，得到抽油桿自重、泵出口壓力以及液柱載荷的計算公式。該方法測試數據簡單，所得到的參數對液力反饋泵井工況診斷和油井工藝方案設計具有重要作用。

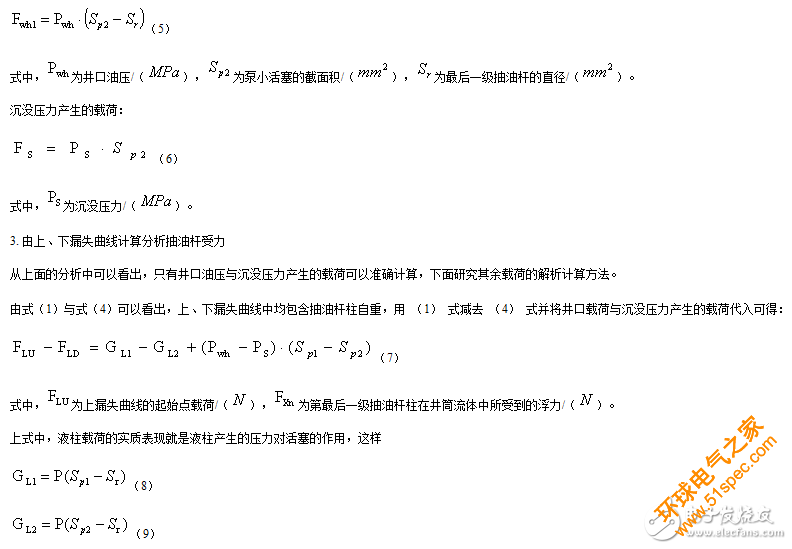

井口油壓產生的載荷：

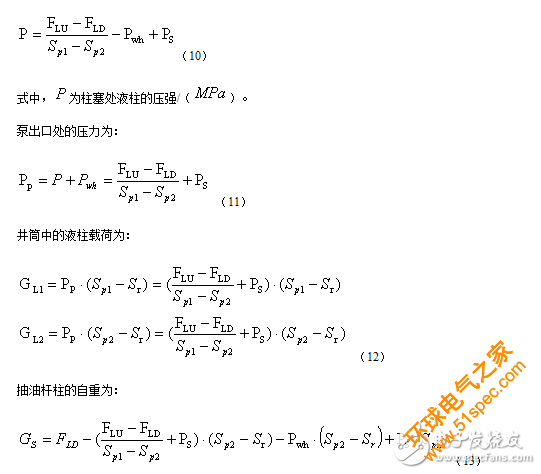

將式（8）與式（9）代入式7中得液柱的壓力為
