事件回放：2000年7月25日法航協和飛機被跑道上的異物扎破輪胎，輪胎爆炸擊中油箱導致飛機起火失事，最終造成機上109人，地面4人，共113人死亡的慘劇。從此FOD被引起廣泛的重視。

圖1：法國協和飛機空難事件

美國聯邦航空局（FAA）關于雷達（毫米波雷達）檢測的要求如下：

· 要求雷達能夠檢測高度3cm、直徑3.8cm的異物；
· 探測距離大于1km；
· 雷達放置距跑道中心線50m以上。

上海馥萊電子是一家專業的射頻、微波和毫米波產品供應商，攜手瑞典知名芯片設計公司Gotmic，提供W波段機場異物檢測FOD（Foreigner Objects Debris）雷達毫米波前端解決方案。

該方案輸出頻率92-96GHz，發射端通過控制11.5-12GHz VCO實現線性調頻，經過輸出頻率86-106GHz的8倍頻器gXOB0017，產生W波段信號；末級接功率放大器gAPZ0045，最大輸出功率200mW。接收前端有一個低噪聲放大器gANZ0017，噪聲系數NF=5dB；混頻器可采用基波混頻器gMBR0011，也可采用IQ混頻器（鏡像抑制混頻器）gMQR0011或gMDR0013。

圖2：W波段FOD方案92-96GHz

Gotmic芯片優勢：

· 專注于40-170GHz芯片設計；
· 擁有自己的建模團隊，PDK模型比代工廠更準確；
· 可大批供貨，供貨周期短，無許可證限制；
· 更高性能、更低價格。

1.八倍頻器gXOB0017：

輸入頻率：10.7-13.3GHz, 輸出頻率：86-106GHz, 輸出功率：+12dBm.

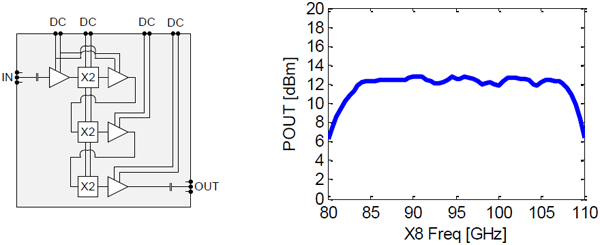

圖3：gXOB0017倍頻器框圖和輸出功率

2.功率放大器gAPZ0045

頻率：92-96GHz，線性增益：18dB，飽和輸出：+23dBm，更高功率預計2018年Q1推出。

圖4：gAPZ0045功率放大器

3.低噪聲放大器gANZ0017

頻率：75-110GHz，噪聲系數NF: 5dB，增益：17dB。

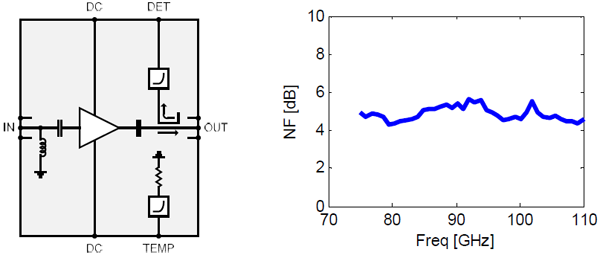

圖5：低噪聲放大器gANZ0017

4.混頻器gMBR0011

頻率：70-100GHz，變頻損耗：-10dB，也可采用IQ混頻器型號gMQR0011或gMDR0013。

關于Gotmic

總部在瑞典，一家專注于40-170GHz芯片設計的Fabless公司，主要采用GaAs/GaN工藝，產品包括：多功能Tx芯片，多功能Rx芯片，分立的功率放大器、低噪聲放大器、倍頻器和混頻器等。

關于上海馥萊電子

Gotmic中國區總代理，一家專業的射頻、微波和毫米波產品供應商。主要產品包括：40-170GHz毫米波芯片，18-300GHz波導模塊，寬帶無源模塊，測試電纜組件和功率放大器模塊等。
