固態傳感器在汽車上的應用越來越廣泛，這提高了系統的整合水平。系統設計師也通過所謂的“傳感器融合”方式在不同系統之間實現共享。不過，在開發人員權衡系統成本和靈活性的時候，系統整合的未來依然顯得模糊不清。
傳感器應用數量的急劇增加推動著系統整合向縱深方向發展。諸如電子穩定控制系統和數量不斷增加的安全氣囊之類的安全系統都需要用到大量的傳感器。在駕駛艙內，傳感器不僅可以幫助控制車內溫度，還可以提高空氣質量。
系統工程師在決定什么時候?qū)⑾到y(tǒng)部件整合起來，什么時候通過離散封裝來獲得更多的選擇方面猶豫不決。同時，他們不僅要為傳感器提供保護，還要努力提高數據處理的速度。
封裝起來

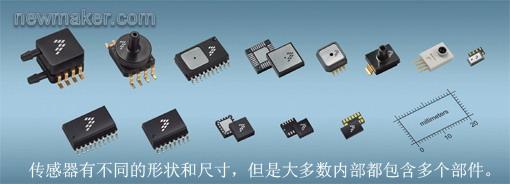

工程師在無法采用更多傳感器或處理器而還要實現功能擴展的情況下，他們主要采取電子封裝的方式。將多個芯片封裝在一起不僅可以節省空間，還可以節省成本?，F(xiàn)在已經很難找到不采取任何智能封裝方式的傳感器了。
“我們的產品幾乎都采用了雙芯片或多芯片封裝方式，其中MEMS（微電子機械系統）芯片及ASIC（專用集成電路）芯片負責校準和濾波工作，”飛思卡爾半導體汽車傳感器產品經理Dave Monk表示?！坝袝r(shí)候是否需要這種方式有其邏輯性在里面?！?
一旦A SIC芯片和傳感器封裝在一起，下一步就不太確定了。一些設計小組想在這些多芯片封裝模塊中加入更多的傳感器。
這時他們往往會效仿許多系統設計師的做法，即采取一種將多個不同傳感器放到單一慣性測量單元里的系統架構。這種集中式的做法可以幫助他們減少一兩個控制器，甚至還可以省去電源供應器或電氣外殼。如果成本允許的話，工程師們可以在同一個載板上放幾個傳感器，將其封裝在一個多芯片模塊中。
網絡連接對這些傳感器模塊來說非常重要——在碰撞中這些傳感器會被激活并發送出幾個字節大小的數據?？尚械能?chē)載網絡連接方式是LIN（本地互聯網絡）總線。
“ 讓多傳感器模塊中所有的傳感器可以共享同一個L I N 接口芯片，這是降低成本的主要方式，”Melexis Inc紅外線測溫儀產品經理Luc Buydens說道。
不過有一些設計小組的做法比較謹慎，他們指出傳感器的價格差別相當大。加速度計的成本要遠遠低于陀螺儀，這就存在一個潛在的問題——如果加速度計出現故障時把整個封裝模塊都扔掉顯然會大幅增加系統的成本。
“我們會非常小心地決定將哪些產品封裝在一起，”亞德諾半導體公司MEMS及傳感器技術團隊成員Rob O’Reilly表示。“將加速度計與陀螺儀封裝在一起可能沒有什么問題，但是一旦出現問題就難說了?！?/p>
▲越來越多的傳感器模塊通過LIN網絡將它們提供的少量數據分享給控制器。

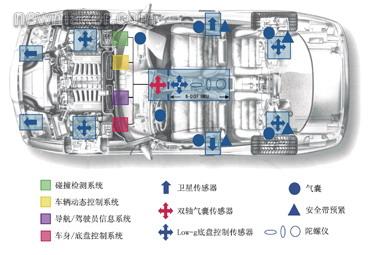

▲隨著傳感器數量的不斷增加，Analog Devices公司提供的雙軸和三軸加速度計和陀螺儀都放置在中央慣性測量單元內。
內飾與干擾
對車廂內的應用來說，這種擔憂就會少很多，因?yàn)樵S多用于提高乘坐舒適性的傳感器的價格都差不多。這樣相對來說，工程師不用增加多少成本就可以增加一些功能，比如在豪華車中加上空氣質量監測系統或在普通消費車輛中加一些諸如雙區溫度控制等的功能。
“對車廂舒適性來說，你可以將空氣/ 紅外線溫度傳感器、濕度傳感器、CO2傳感器以及擋風玻璃溫度傳感器等整合在一個模塊中——所有這些都通過LIN網絡連接，”Buydens表示。
不管傳感器模塊在什么位置或里面包含什么，封裝產品還可以拓展它們提供的保護的范圍。這些封裝產品的主要目的是保護傳感器；這些傳感器中常常包含感應運動的微量硅元素。此外，封裝產品還要解決電磁干擾（EM I）的問題。“EMI是電子封裝遇到的最大問題，”O(jiān)’Reilly說。
還有其他一些因素也使EMI保護更加重要。一方面，電子器件的頻率都提升了很多。此外，車輛中電子功能越來越豐富，同時應用到汽車上的消費類電子產品也越來越多。
如果EMI控制得不好的話，間斷性的干擾問題會帶來許多難題。
汽車制造商也在改變測試標準，從1GHz頻率的200V/m提高到4GHz品的400V/m?！懊刻岣?00V，測試的難度就會呈指數級的增長，”O(jiān)’Reilly說?！拔覀儚囊郧爸会槍?duì)模塊進行測試，現在模塊內每個元件都要測試。”
整合可行嗎？
芯片用戶和供應商常常不得不將多個傳感器整合到一塊硅片上，而采用多芯片組件可以減少他們面臨的這種壓力。不過，采用整合的方式可以降低成本，因此汽車制造商希望可以從消費市場采用的傳感器整合方式中受益。
一些游戲產品如任天堂的Wii為M E M S 傳感器開啟了巨大的應用市場——這種傳感器不但成本低，還不怕振動。汽車制造商希望可以從這種行業中吸取經驗。
“游戲產品采用的加速度計和陀螺儀的整合水平較高。在未來，我們還會看到越來越多來自消費市場的技術被嫁接到汽車上，”STMicroelectronics公司高級動力系及安全市場技術經理Hubert Conti-Geitner表示。
他還指出，汽車制造商剛開始采用雙軸陀螺儀，而消費市場已經開始供應帶有三軸陀螺儀的系統了。對消費產品來說，陀螺儀和加速度計可以整合在一個芯片上。
不過，這種整合方式是否可以應用在汽車市場目前還不得而知。將所有東西都整合到一個硅晶片上可以降低成本，但是這也限制了應用的靈活性。不同的汽車有不同的要求，因此汽車制造商可能不會在所有品牌或車型上都采用同一塊芯片。
“高水平的整合需要市場是穩定的，變化比較少，”Conti-Geitner說?！罢闲枰芏嘟疱X(qián)和時間的投入。如果整合的芯片解析度為30度/秒，而你需要的是15度/秒，這會出現問題。”
在最終方案確定之前，工程師們還需要仔細研究其他類型的整合方式。雖然可以將傳感器和邏輯功能整合到同一個芯片上，但是這種做法比較少。MEMS技術的線寬比邏輯裝置要大很多，因此將他們整合起來的效率并不高。
許多MEMS供應商還沒有將應用于不同系統中的傳感器整合起來。
比如，加速度計有靈敏度，來確定感應裝置的構建方式。類似制動和安全氣囊等應用需要的靈敏度完全不同，因此各個系統要采用不同的加速度計。
“對制動系統來說，許多公司設置的靈敏度為2g，”飛思卡爾半導體公司全球汽車戰略經理Marc Osajda說。“而對安全氣囊來說，靈敏度大概在40g左右?！?
系統設計師希望多個系統可以采用一個傳感器，但是這顯然是不太可能的。
“底盤穩定性通常需要大量的優化工作，以確保駕駛員感受不到來自地面的顛簸，而這需要靈敏度比較低的加速度計，”Analog Devices公司汽車安全業務市場經理Max Liberman表示?！耙恍╅_(kāi)發人員試圖利用電子穩定控制系統（ESC）中的傳感器，但是更多人認為應該單獨采用一到兩個加速度計?！?
