        0　引言
        電能表的接線自從規定電流線為四線制后,錯誤幾 率明顯降低,且錯誤形式也比較簡單。但是由于一些安 裝單位或用戶自己在電壓互感器安裝接線時經常會發 生一些錯誤,從而造成電能表錯誤接線復雜化。本文根 據本人現場實際工作發現的一些事例,對兩臺單相電壓 互感器V /V接線,電壓互感器發生副邊極性接線錯誤 時電能表端的相量及電量的追退進行了分析。
        1　兩臺單相電壓互感器的連接方式
        當電壓互感器原邊電壓比為V1 /V2 時,可采用V, V0接法,接線圖如圖1,相量圖如圖2所示。

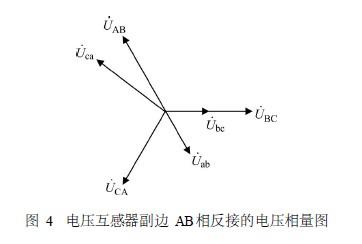

        電壓互感器V 型接線,常出現副邊極性反接錯 誤,例如AB相電壓互感器副邊繞組極性反接,錯誤 接線如圖3所示,此時原邊相量UAB與副邊相量Uab 相差180°,原邊電壓相量UBC與副邊電壓相量Ubc同 相,原邊電壓相量UCA滯后副邊電壓相量Uca 90°,電 壓Uca量值提高為正確接線時的3倍。相量圖如圖4 所示。


        2　三相三線電能表的接線相量分析
        正常情況下,我們采用兩只電壓互感器V, V0型 接線,電能表接入電壓A、B、C,電流回路分別接入Ia、 Ic ,接線圖如圖5,相量圖如圖6所示。
