電流互感器與電壓互感器的接線方式

發布日期：2022-10-09 點擊率：88

互感器(俗稱CT) 、電壓互感器(俗稱PT)是電力系統中的重要設備。與電流表、電壓表、功率表、頻率表等測量儀表、繼電保護、自動勵磁調整等裝置相連，在安裝和維修時接線的正確與否，直接與電力系統安全穩定運行緊密相連。電流、電壓互感器的規格、品種分超高壓、高壓、低壓，各種變比的互感器的數量和接線方法，主要是由供電電壓及供電方式來決定的。下面是電流互感器跟電壓互感器的接線方式！

1電流互感器

在單相回路中僅有一個回路，這樣可用一臺電流互感器來測量回路中的電流，如圖1所示。我們實際使用的電燈的回路中就是采用這種方式。在三相三線的電氣回路中，因為沒有相線和中性線間負荷，便可以用兩臺電流互感器，接成V型接線的方式，接二只電流表測量電流，接線方式如圖2所示。這種接線方法：是將兩只電流表，接在二次線圖的公用導線上。為了節約器材和簡化接線，在三相負荷基本平衡時，也可以用一臺電流互感器接一只電流表參考使用。同時在三相三線式的回路里，有時也采用三臺電流互感器接成角型接線，如圖3所示，分別測量三相電流。在三相四線制供電系統中，應安裝三臺電流互感器分別供電流表使用，接線方式可采用星形接線，如圖4所示。

ZFdjBMMDdtNTBjbGFEQkZqVHdTUWRRLzY0MD93eF9mbXQ9anBlZw=="/>

2電壓互感器

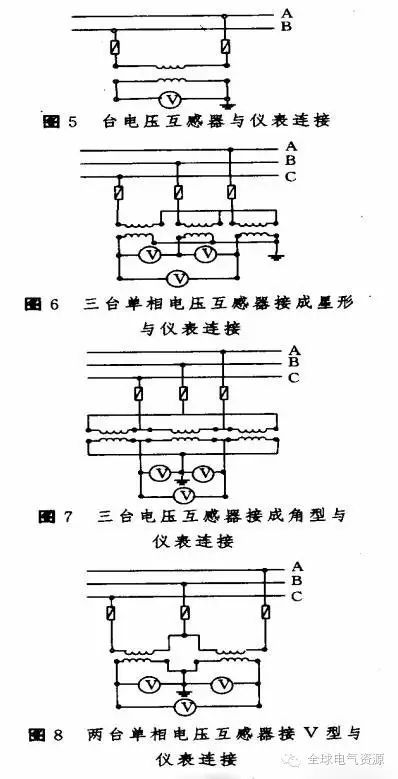

在單相回路中僅有一個回路，只須一臺單相電壓互感器將一次線圈接到高壓電源線上，低壓線圈(二次線圈)接到電壓表端子上，如圖5所示。在三相回路中，為了安裝電能表，電力表，電流表等，以觀察三相電壓，可以采用三相電壓互感器或采用三臺單相的電壓互感器組配在一起接成星形或角型接線。如圖6、7所示。有時也用兩臺電壓互感器接成V型接線來測量三相電壓，如圖8所示。
