一體式統計型;可以儲存99組最新的測量數據値具有測量誤差小、可靠性高、穩定性好、操作簡便等特點、是控制和保證產品質量不可缺少的無損檢測儀器。
1.產品描述
本儀器是用電池供電的便攜式測量?jī)x器采用磁感應和電溫流原理。測量方法符合國際標準IS02178、IS02360和國家標準Gb4956,Gb4957。它采用計算機技術無損檢測技術等多項先進技術,無需損傷被測體就能準確地測量出它的厚度。
*F型探頭可直接測量導磁材料(如鐵、環)表面上的非導磁覆蓋層厚度(如:油漆、塑料、搶瓷、銅、鋁、鋅、絡等)?？蓱?yīng)用于電鍍層、油漆層、擔資層、鋁瓦銅瓦、巴氏合金瓦、磷化層、紙張的厚度測量,也可用于船體油漆及水下結構件的附著物的厚度測量。
★Nf型探頭可測量非導磁金屬基體上的絕緣覆蓋層厚度,如鋁、銅、鋅、無磁不銹銅等材料表面上的油漆、塑料、橡膠涂層也可測量鋁或鋁合金材料的陽極氧化層厚度。
*具有耐磨硬質金屬探針的彈畫導套式探頭,不但能在堅硬或粗糙的表面上進行測量,而且能保證測頭具有不變的壓緊力和穩定的取樣值。
*測量范圍寬,分辨率高。
★自動記憶校準値,方便使用。
*一體化結構、體積小、重量輕。
★數字背光顯示,無視差。
*可存儲99組數據;通過測出平均値,最大値和最小值實現儀器的統計功能。
*利用可選的RS232C軟件和電纜,可與PC計算機通訊,實現數據的采集、處理、分析和打印等功能。

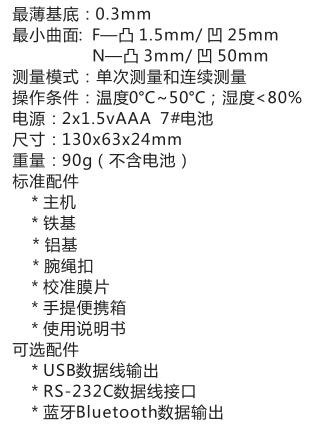

*本儀器設有自動關機,實現省電功能。2.技術規格
顯示器:4位數字背光液晶
標準測試范圍:0~1250um
(其他測量范圍可訂制)
分辨率:0.1um(100um以下)
1um(100um以下)
測量精度:±1~3%n或±2.5um
4.測量程序
4.1輕按電源鍵,接通整機電源后,儀器自動進入測量狀態,并自動恢復上次關機前的參數設音。
4.2在確認校準正確的前提下,就可開始測量。若對以前的校準有所懷疑的話,應再進行一次校準。校準的具體方法洋見儀器的校準部分。儀器一旦校準,校準結果將自動存貯在儀器中,下次開機測量時,可不必再次進行校準,除非對測量的準確性有懷疑。
4.3將測量傳感器壓緊到被測涂層上,顯示器上的値即為待測涂層的測量值。如有必要,測量値可通過加一鍵或減一鍵來修正。需要注意的是,按加一鍵或減一鍵修正時,測量探頭一定提起,否則按加一鍵或減一鍵無效。
(注意:由于所有的磁性涂層測厚儀都是采用電磁感應原理;非磁性涂層測厚儀采用電潟流的原理,因此一定要注意探頭壓上被測體的速度不能太慢。否則,會造成人為測量誤差。)
4.4要進行下一步測量,必須將測量傳感器提起到一厘米以上,然后再重復上述步驟。此儀器可自動存儲每一次的測量値同時,測量時的最大值、最小値、平均値和測量次數都呈現在屏幕上。
4.5若要更換測量單位,只要輕按電源鍵不放,直到顯示器上出現"UNIT"松手即可。(從按下電源鍵到出現UNIT大約需要6秒鐘)
4.6若要更換測量模式,實現単次測量和連續測量的轉換,也可以通過輕按電源鍵不放,直到顯示器上出現SC才松開按鍵即可(從按下電源鍵到出現SC大約需要8秒鐘)。在開機未測量時,若顯示器上沒有符號”C(·i)顯示(僅測量時顯示),表示單次測量模式,每測量一次,蜂口9器都響一下。若Ct·)1”一直顯示時則表示連續測量模式,測量時,蜂口9器不響。
5.數據統計
5.1此儀器可自動完成數據的統計與分析功能,具體包括:
A.測量的平均値。(符號“AVE"表示)
B.測量時的最大值和最小値。
("Max"表示最大値,"Min"表示最小値)
C.測量次數和統計個數
5.2當測量基體"F"和"NF"轉換或重新開機時,所有顯示器上的數據將根據新一輪的數據來重新統計。
5.3當存儲的數據超過99組時,則最后測量的數值自動存儲后,最早的測量値將自動冊?除,依此類推。
6.數據的儲存與查看
測量的每一組數據都會自動保存到儀器里如要査看之前記最時,只要輕按"READ"鍵然后松手,當顯示器上出現"RD〃符號時說明機子處于瀏覽狀態;這時按·▼"或▲"鍵來瀏覽存儲在主機里的數據。(注意:當顯示器上出現”SV"時表示測量狀態,不能對之前的測量數據進行査看)
7.刪除數據
對數據的刪除分為兩種:單次冊ll除和一次性清除A.測量狀態時,即顯示器上顯示"SV·時,輕按"DEL·鍵再松手,最后一個值將被刪除,同時測量次數也跟著遞減;瀏覽狀態下,按動”▲·或"▼·鍵,調出存儲在機子里的數據,再按·DEL·鍵將數據逐個刪除。當屏幕上顯示”Err0·時,則表示存儲的數據已經清除完畢。
B當要?jiǎng)h除系統里的所有數據時,只要按住"DEL·鍵不松手持續4-5秒鐘,顯示器所有數據則顯示為·0"。(此操作只有在SV”測量狀態下才可以操作。)
8.電腦連接
8.1依照電池盒上標簽所示,利用可選的
USB數據線輸出"、"RS232C數據線輸出"和"藍牙BluetoothTM數據輸出",可與PC計算機通訊,實現數據的采集、處理、分析和打印等功能。具體操作請見8.3按動“READ"將存儲數値依次傳送到計算機中,用戶可根據實際需要導出所需文格式。
8.4聯機測量時,具體參見軟件光盤中的Demo.exe。
9.儀器校準
9.1校零
將測量探頭壓在基準塊上(或不帶涂層的測量體上),再輕按一下校零鍵·POWER"進行校零。在按nPOWER”鍵時,測量探頭在基準塊上不要晃動,同時要注意,只有在按完·POWER"鍵后,才能提起探頭,否則,校零不正確?？芍貜?fù)操作以求得更精確校準。
9.2校準滿度
9.2.1根據要測量的涂層厚度,選擇適當?shù)臉?biāo)準膜片,進行滿度校準。
9.2.2先將標準膜片放在基準塊上(或不帶涂層的測量基體上)。
9.2.3再將測量探頭壓在標準膜片上,測量值就顯示在顯示器上,若測量値與標準膜片不同,測量値可通過加一鍵或減一鍵來修正。
9.2.4為保證校滿度的準確性,可通過多次測量同一標準膜片來驗證。
10.電池更換
10.1當池電壓約2.5V時,顯示器上將電出現電池符號,需要更換電池。
10.2打開電池蓋,取出電池。
10.3依照電池盒上標簽所示,正確地裝上電池。
10.4如果在很長一段時間內不使用該儀表,請將電池取出,以防電池腐爛而損壞儀表。
11.注意事項
11.1為了減少測量體材質對測量精度的影口向,建議采用不帶涂層的測量體或與測量體材質相同的標準試塊作為校準用基準塊。
11.2測量完畢輕按一下電源鍵,關斷整機電源。若較長一段日i間不用,建議在測量頭的觸頭及基準塊上涂少許油脂以防生銹。
11.3儀器應防止劇烈振動、撞擊。使用后應擦,爭儀器表面油污放入儀器箱內妥善保存。
11.4嚴禁敲擊或碰撞探頭以免影響探頭性能。
