FD簡介

　　PCAN-Diag FD是一個手持式的CAN/CAN FD總線檢測設備，適用于現場診斷CAN/CAN FD總線的故障。

　　PCAN-Diag FD可以監控CAN/CAN FD總線的通信情況，可以檢測總線波特率，測量總線負載、終端電阻值、CAN_H和CAN_L的電壓；支持數據庫解析報文；集成了CAN總線記錄的功能，因此也可以作為一個CAN記錄儀來使用；也具有示波器的功能，可以觸發和捕捉CAN/CAN FD的波形。

2.檢測波特率

　　波特率（也稱位定時，就是信號位的最小脈寬）是CAN 總線通訊的最基本要素。如果波特率不匹配或者波特率有所偏差，會導致識別信號的錯誤，造成無法通訊或者通訊異常。所以任何情況下，對異常的CAN 總線進行測試，首先都要測試波特率的準確性。波特率偏差主要發生在如下情況：使用了非整數值的晶振（比如）、極端溫度導致晶振偏差、CAN 控制器內部波特率發生器偏差。

　　一旦波特率有所偏差就會導致出錯的概率大大增加，重發的無效數據次數增多，數據傳輸延遲等現象，降低了CAN 重同步糾錯能力。所以保證準確的波特率是CAN 通訊中最重要的因素。
　　診斷儀支持基于一個固定值列表自動探測比特率，這個固定值列表可以是由 14 個預設值和已定義的用戶自定義值（最多 8 個）組成。另外，總線上有數據流才能檢測波特率。

　　另外，診斷儀集成雙通道示波器功能，支持分辨率達到 50ns 的時間測量，用戶通過測量 CAN 信號最窄波形時間段值（位寬度）獲知通訊波特率。波特率是位寬度的倒數。

解決措施：

　　1）將總線上每個節點單獨上電，自動探測比特率，或者使用診斷儀集成的示波器單獨測量位寬度，找到故障節點，亦對其程序中的位定時寄存器或者晶振進行修正為正確位時間。
　　2） 如果無法修改故障節點的程序，或者已經是同樣的波特率還是無法正常通訊。這時需要考慮到可能是采樣點不一致導致。所以建議修改正常節點的程序。需要提高正常節點波特率寄存器中的同步跳轉寬度 SJW 值（加大到 3 個單位時間），則可以加大位寬度和采樣點的容忍度。

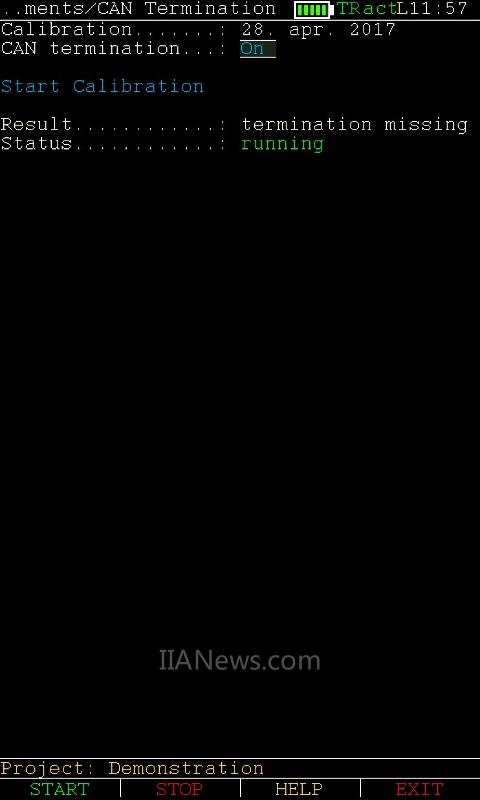

3.測量終端電阻

　　高速CAN總線（ISO11898-2）必須在CAN線CAN_L和CAN_H之間的兩端使用120歐姆電阻進行終止。這項措施將防止在電纜兩端信號反射并且保證并聯到CAN總線的CAN收發器工作正常。兩個終端電阻并聯得到60歐姆的總阻值，總電阻的測量提供了有關正確的CAN總線終止信息。

　　診斷儀內置120歐姆終端電阻，可啟用和關閉終端電阻，可重復測量，支持系統運行中測量。

解決措施：

4.測量引腳電壓

　　診斷儀的CAN接口是D-Sub9針連接器，引腳電平測量功能支持測量出D-Sub連接器每個引腳的電壓值

　　如上圖，選擇測量CAN_L和CAN_H兩個引腳的電平。當一個高速CAN收發器處于空閑狀態（無CAN流量），信號線CAN_H和CAN_L上的電壓大約。如果所測量的電壓差異顯著，則電纜連接或CAN節點的CAN收發器可能存在問題。

解決措施：
　　查看電纜連接或CAN節點的CAN收發器是否存在問題。

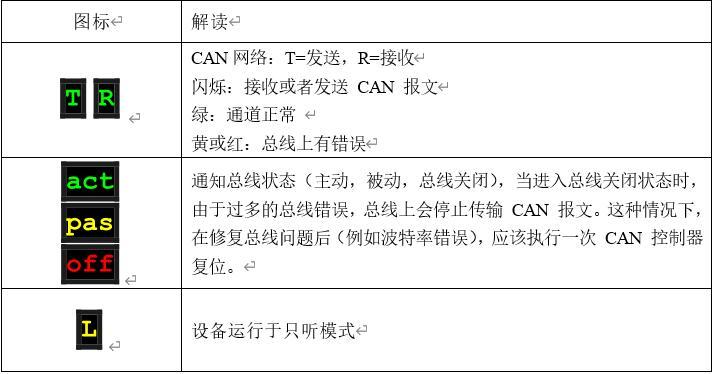

5.總線狀態查看

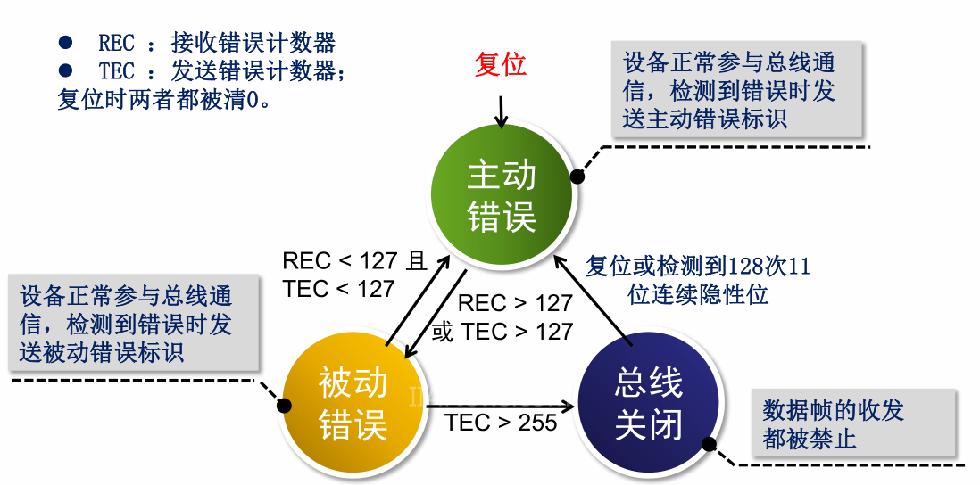

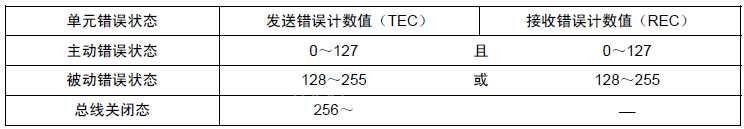

　　錯誤狀態和計數值的關系：

6.測試總線負載

　　CAN總線本質上還是半雙工通訊，就是"單行道"，即一個節點發送的時候其他節點無法發送數據。雖然CAN報文ID有優先級的區分，但如果高優先級一直占用總線，導致低優先級的節點就無法發出數據，這就是堵塞現象。所以控制流量，防止堵塞是總線健康正常通訊的基本要素。

　　擁堵的還有一個重要的危害就是發生報文競爭，導致仲裁。在仲裁結束時，容易產生尖峰脈沖，有導致位翻轉的隱患，特別是在容抗較大場合，容易導致位錯誤。

　　測量總線負載，通過時間負載圖的方式顯示，可選獨立顯示錯誤幀的總線負載。如下圖，黃色曲線圖是總線負載平均值、紅色曲線圖是總線負載最大值。

　　如果總線平均負載都沒有超過30%，則說明總線流量較好，沒有明顯的擁堵情況；如果總線最大負載超過70%，則說有堵塞情況，建議進行流量分析整改。

　　如果總線平均負載都在70%以上，則說明總線嚴重擁堵，必須進行流量分析整改

解決措施：
　　流量分析整改，針對傳統的CAN2.0可以采取以下措施應對高總線負載情況：
　　﹂提高總線上的所有CAN節點的通訊波特率（注意會縮短通訊距離，有可能導致通訊異常），
　　﹂增加CAN網絡內報文發送的周期時間，從而減少它們的出現（每個周期時間內更少的CAN報文）

　　如果是新開發CAN總線節點，可以考慮使用CANFD。

電平測量

　　使用診斷儀Scope功能測量CAN信號電平，可測CAN-H、CAN-L和CAN-Diff信號的電平值。如下圖，直接從Scope顯示區查看CAN波形的電平值。顯示區通過游標可以顯示出每個每個位置CAN_H和CAN_L的。

　　CAN總線上面的信號值是接收節點能正確識別邏輯信號的保證。一般來說差分電平CANdiff=CAN_H-CAN_L的幅值只有大于才能被100%識別為顯性電平，同理如果幅值低于就有被識別出隱形電平的可能。

　　上表中~是不確定區域，這個根據不同收發器而異，與溫度也有關系。
　　ISO11898規定了CAN電平的范圍：

　　與ISO11898規范進行對照，標定節點的CAN_H、CAN_L和CAN_diff是否在ISO-11898規范規定的范圍內。當然這個幅值與終端電阻有著密切的關系，如下表

解決方案：

　　1、測試結果如果幅值超過規定范圍，先確認終端電阻是否沒加或者只加了1個。確定已經有2個120歐，則說明節點的CAN收發器供電過高，導致輸出幅值過高。這個原因有可能是給CAN收發器供電的DC-DC輸出過高（一般隔離DC-DC為了保證帶負載能力，都會輸出高一點電壓），可以通過在DC-DC輸出并聯負載電阻的方式降低供電電壓。

　　2、如果幅值過低，則可能是供電電源過低，比如5V的CAN收發器卻用供電。或者總線的終端電阻過小，或并得過多終端電阻。

錯誤檢測

　　先可以在總線狀態那里查看當前網絡是否有錯誤。如果總線有錯誤，則可以使用診斷儀的Scope功能捕捉錯誤幀，深入查看CANerror。當然，也支持直接在接收顯示區中標紅顯示接收的錯誤幀。

　　診斷儀Scope功能，觸發捕捉波形，可以波形查看錯誤幀的波形。并且，標示出錯誤類型和幀ID。診斷儀接收顯示區和狀態區，可顯示接收的錯誤幀、錯誤類型、幀ID、錯誤狀態和錯誤計數值。

　　錯誤的種類：位錯誤、填充錯誤、CRC錯誤、格式錯誤、ACK錯誤。
　　錯誤幀：用于在接收和發送消息時檢測出錯誤通知錯誤的幀。錯誤幀由錯誤標志和錯誤界定符構成。錯誤標志包括主動錯誤標志和被動錯誤標志兩種。主動錯誤標志：6個位的顯性位。被動錯誤標志：6個位的隱性位。錯誤界定符由8個位隱性位構成。如下圖，錯誤幀的構成

　　錯誤幀的輸出：

　　檢測出滿足錯誤條件的單元輸出錯誤標志通報錯誤。
　　處于主動錯誤狀態的單元輸出的錯誤標志為主動錯誤標志；處于被動錯誤狀態的單元輸出的錯誤標志為被動錯誤標志。
　　發送單元發送完錯誤幀后，將再次發送數據幀或遙控幀。錯誤標志輸出時序如下表所示。

9.監控和發送CAN/CANFD報文

　　可以用PCAN-DiagFD設備用于CAN/CANFD報文的接收和發送；
　　關于發送：可以手動發送，自動發送或者列表發送；
　　關于接收：正常顯示是白色的，也可以標注特別關注的報文的顏色；如果顯示紅色的，就表示有CAN控制器報告的CAN總線錯誤

　　支持導入數據庫文件，數據庫文件解析接收的CAN報文為具體的物理量，數據庫文件可以使.dbc文件，也可以是用戶通過免費符號編輯軟件編輯的符號文件symbol文件。
　　另外，啟用不同的數據庫文件，查看不同的報文，可用作過濾查看。

10.記錄和回放

　　所有接收到的CAN報文，包括RTR幀和錯誤幀都可以存儲到設備的內存卡中，內置的4G內存卡大概可以保存4億條。也支持將之前記錄的文件回放到所連接的CAN總線上，會按照記錄的文件保存期間的CAN時間戳來回放。

　　記錄文件默認的是trc格式，在電腦上可以用文本打開，也可以用PEAK的相關軟件如PCAN-View和PCAN-Explorer來打開或者分析；使用我們提供的格式轉換工具，也可轉換成.CSV和.ASC格式文件供第三方軟件打開查看和分析。

三種格式的文件的特點和作用：

　　PCAN-Trace（.trc）：基于文本的PEAK-System的跟蹤文件。可以在PCAN-Explorer（CAN報文分析軟件）中查看數據或者在PCAN-Trace程序中回放CAN報文。建議：與PCAN-Diag有關的跟蹤文件，我們推薦使用格式版本1.1，因為PCAN-Diag的記錄只有一個通道，而且這個格式版本適用于PEAK-System的所有程序。

　　Vector ASC Trace（.acs）：Vector公司的基于文本的跟蹤格式，也可用于很多第三方程序。

　　Character Separated Values (CSV)（.csv）：一種常見的基于文本的格式，用于導入電子表格（分號作為分隔符），這種格式的文件可以直接用excel打開。

11.方便快捷的配置工具

　　通過我們提供的PC端配置軟件來配置設備，PCAN-DiagFD可以更快的適用于不同的應用。工程由PCAN-DiagFDEditor創建和修改，然后直接傳到PCAN-Diag的內存卡中。如圖所示為PCAN-DiagEditor的界面，在圖中方框中各個標簽下調整我們的設置。同時可以創建一個或多個CAN發送列表。比如創建一條ID=123，data=11h22h33h44h55h66h77h88h；將創建好的工程導入內存卡之后，可以看到我們創建發送報文。

　　另外還可以在Symbols標簽下添加一個用于工程的符號文件。在ScopeSettings標簽下，可以快速的設置示波器功能的記錄和顯示方式，比如將示波器當前的圖形保存為BMP格式、Data格式、或者兩種格式同時保存。
